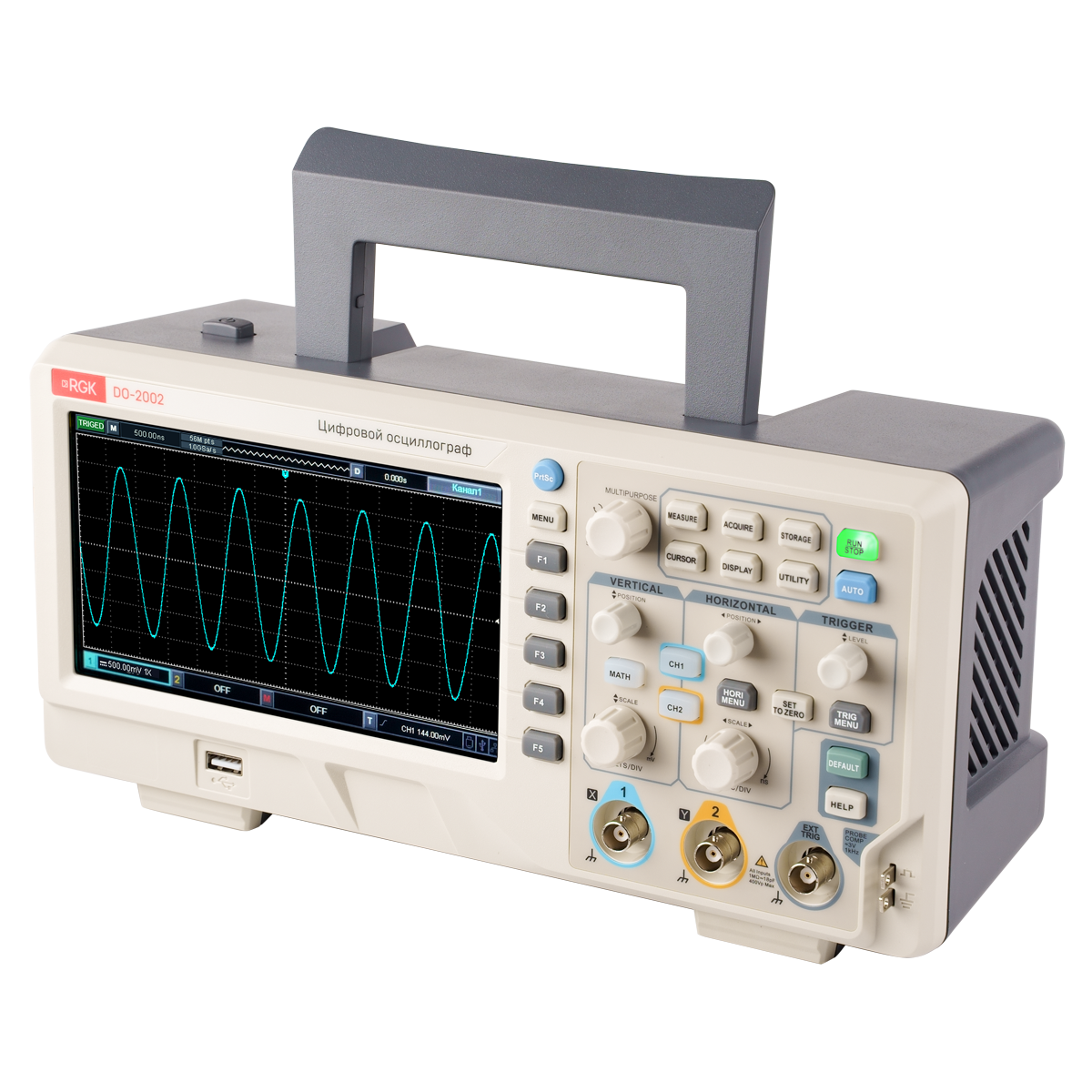

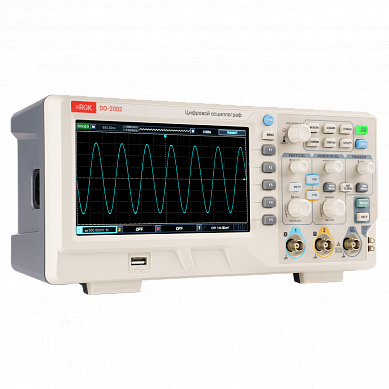

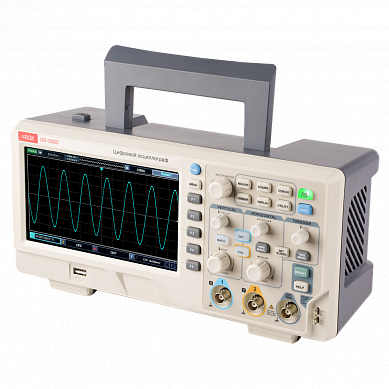

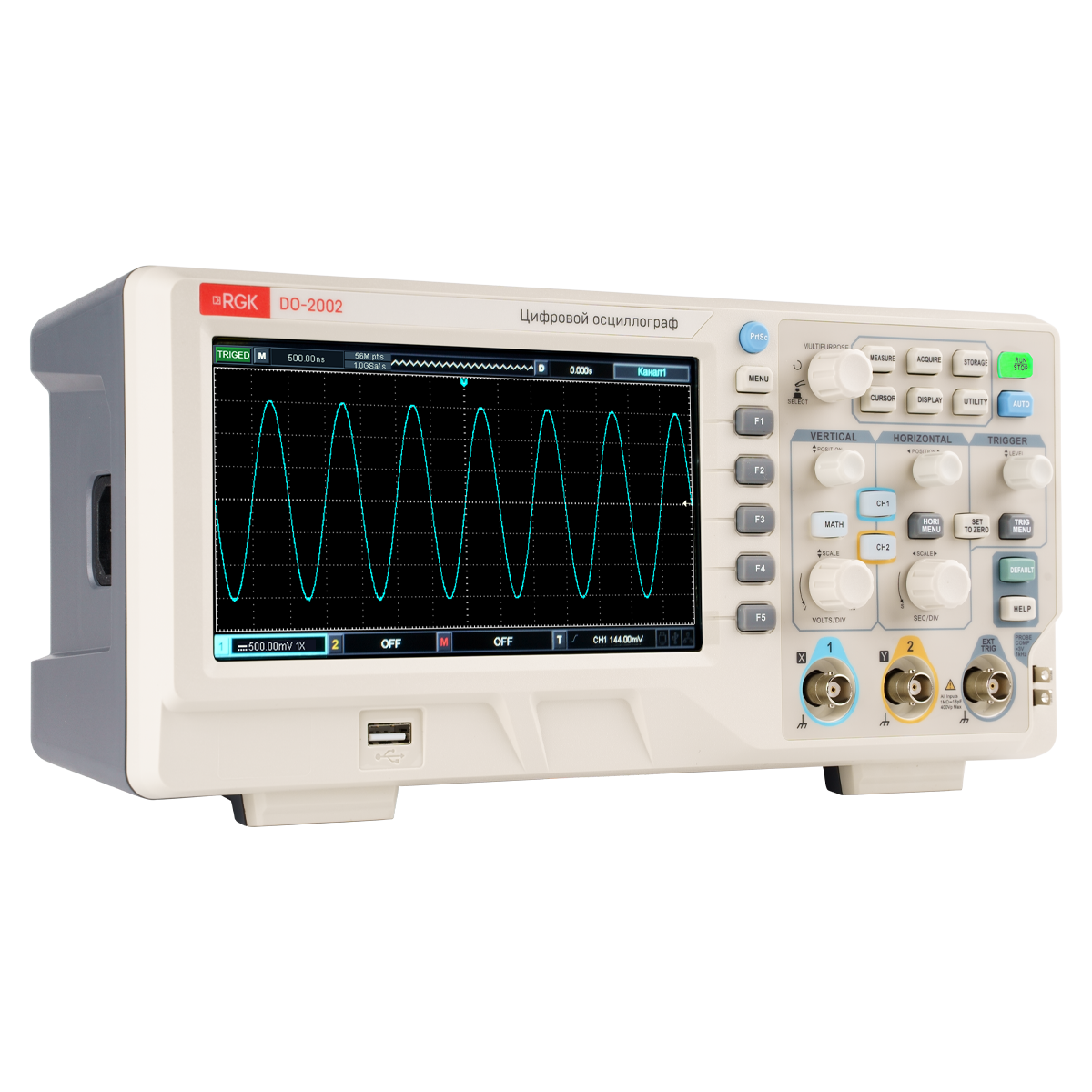

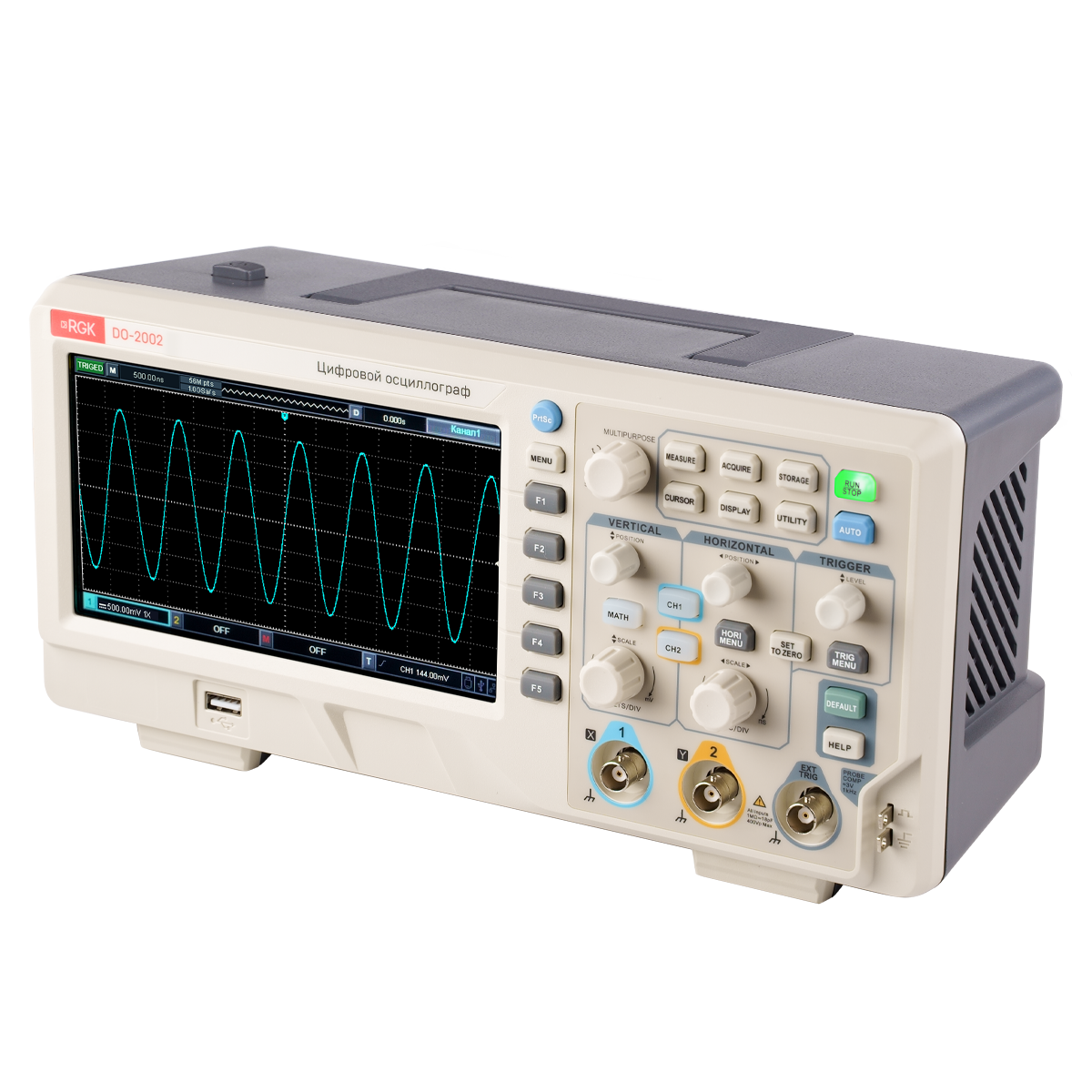

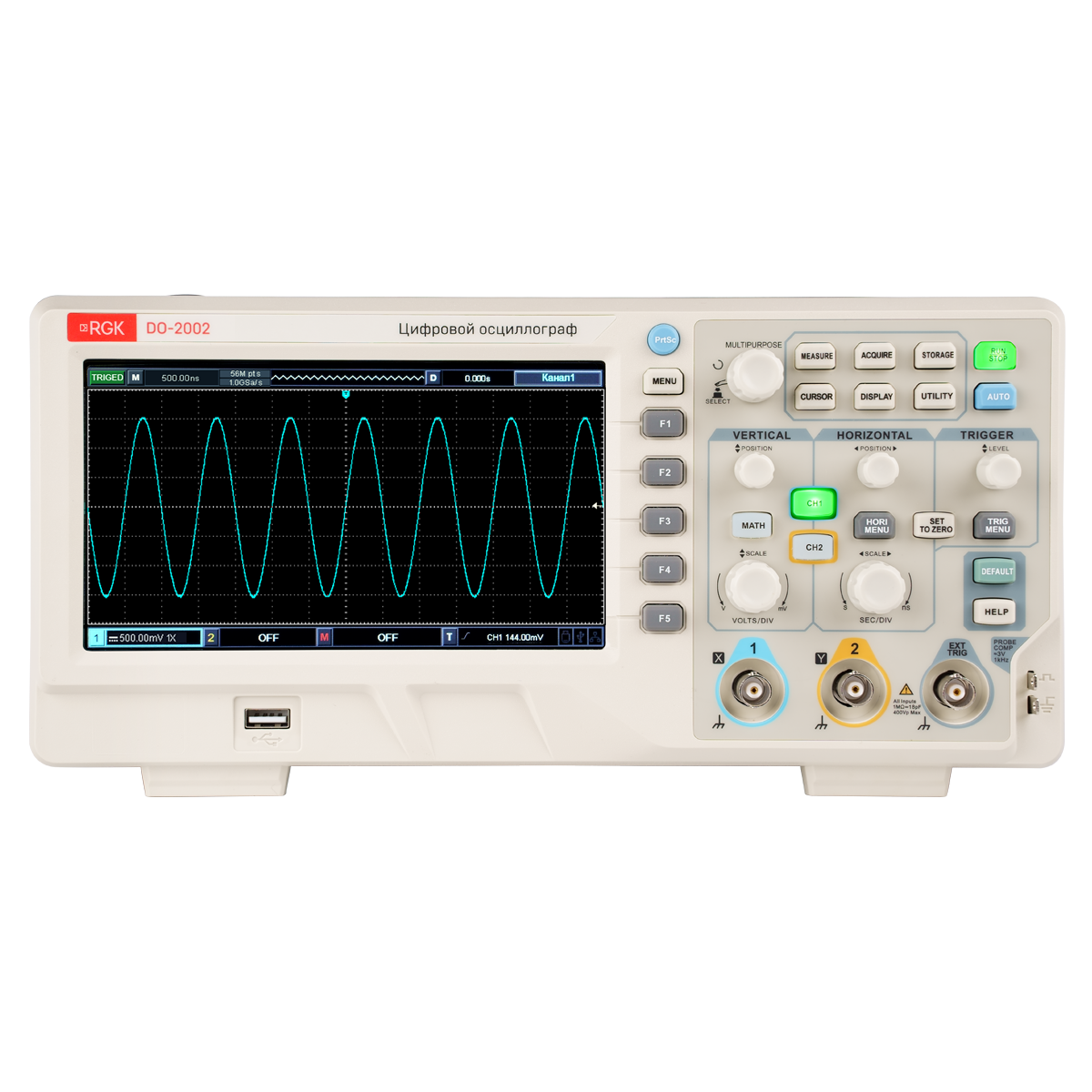

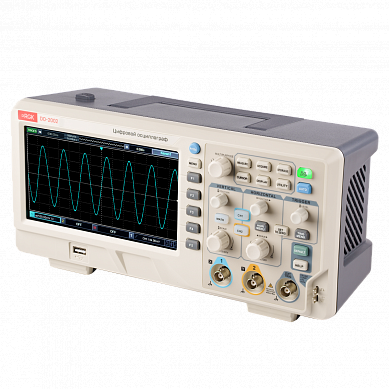

Цифровой осциллограф RGK DO-2002 – старшая модель в линейке настольных лабораторных приборов компактного класса, оборудованная двумя аналоговыми каналами с полосой пропускания 200 МГц. Высокая частота дискретизации, поддержка функции записи данных и наличие встроенных средств измерений и анализа позволяет отслеживать форму сложных сигналов и исследовать их характеристики, обеспечивая высокую эффективность в ходе проведения ремонтно-диагностических и отладочных работ, при решении образовательных и других задач. Простой и наглядный интерфейс, русифицированное ПО прибора и наличие интегрированной справочной системы упрощают освоение и работу с изделием.
Функциональные возможности
Двухканальный осциллограф RGK DO-2002 позволяет определять основные параметры отслеживаемых сигналов путем выполнения автоматических и курсорных измерений. Вычисление межканальной разности фаз можно производить методом Лиссажу в режиме X-Y, а для базового анализа спектральных характеристик служит функция БПФ с поддержкой четырех типов оконных функций.
В режиме записи осциллограмм прибор способен последовательно сохранять во внутренней памяти до 1000 кадров, с возможностью их последующего воспроизведения на экране или с передачей на c осциллографа RGK DO-2002 на внешние устройства. Также доступна функция быстрого сохранения выбранных изображений в виде снимков с экрана при нажатии соответствующей кнопки, размещенной у верхнего правого угла дисплея. Поддерживается возможность задействования съемных запоминающих устройств, подключаемых через USB порт на передней панели, которые можно использовать для хранения и переноса форм сигналов в формате CSV, растровых изображений, настроек, а также для обновления встроенного ПО.
Дополнительные возможности цифрового осциллографа RGK DO-2002

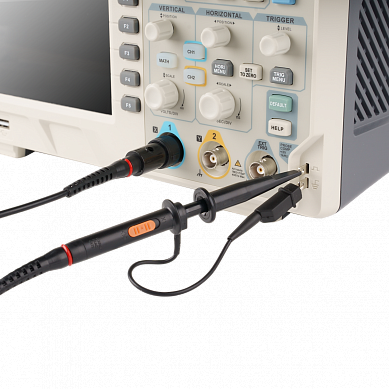

- Калибровка пробников, поддерживающих функцию компенсации, выполняется при их подключении к выходам тестового сигнала на передней панели, обеспечивая повышение точности измерений и отображения формы сигнала за счет оптимального согласования параметров щупа и входного канала осциллографа.
- Дистанционное управление прибором реализуется при подключении к ПК через USB интерфейс.

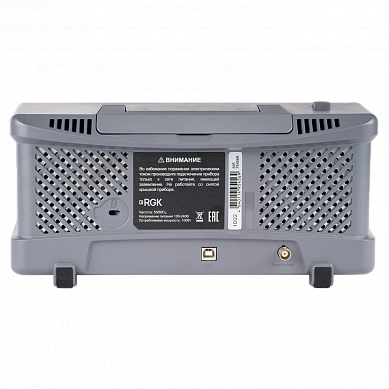

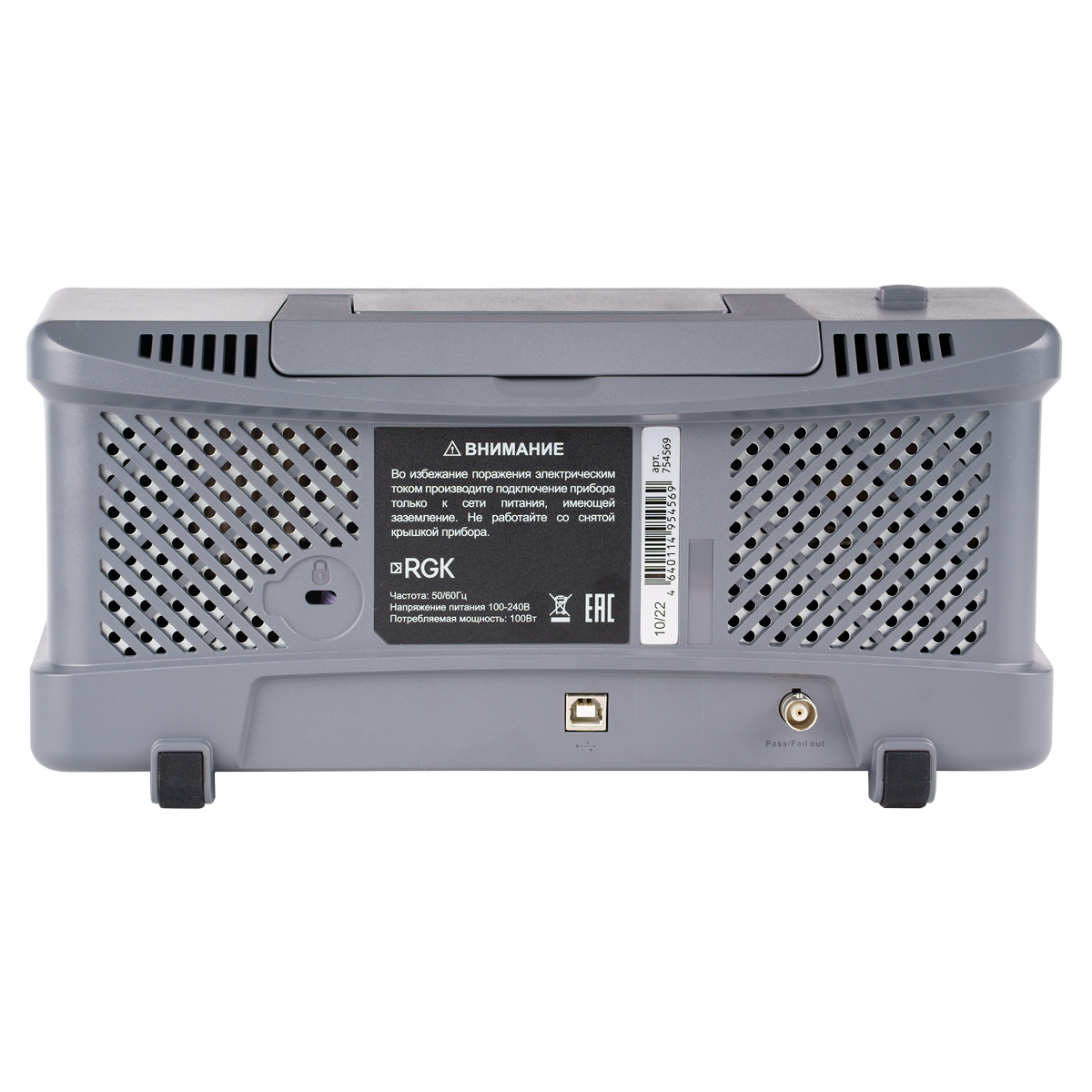

- Функция допускового контроля позволяет при тестировании типовых устройств автоматически проверять соответствие отслеживаемого сигнала выбранным критериям, с выдачей результата тестирования в виде сигналов PASS и FAIL через выход на тыльной стороне корпуса, исключая необходимость выполнения «ручных» измерений.
Тип осциллографацифровой
Вертикальная система
Количество каналов2
Полоса пропускания200 МГц
Время нарастания фронта импульса≤1,8 нс
Разрядность аналого-цифрового преобразователя8 бит
Диапазон коэффициента вертикальной разверткиот 1 мВ/дел до 20 В/дел
Отключаемое ограничение полосы пропускания аналогового сигнала20 МГц
Горизонтальная система
Максимальная частота дискретизации1 Гвыб/с
Диапазон временной разверткиот 2 нс/дел до 50 с/дел
Глубина памяти1 канал – 64 кб, 2 канала – 32 кб
Математические операции
Операции над осциллограммами+, -, ×, ÷, FFT (БПФ)
Оконные функции для БПФХэннинга, Блэкмана, Хэмминга, прямоугольное
Цифровой фильтрвысокочастотный, низкочастотный, подавление полосы
Общие характеристики
ЖК-дисплей7 дюймов
Разрешение дисплея800х480 пикселей
Напряжение питания~100-240 В
Габаритные размеры152 х 311 х 137 мм
Масса2 кг
